住友金属工業(株) FS317系台車

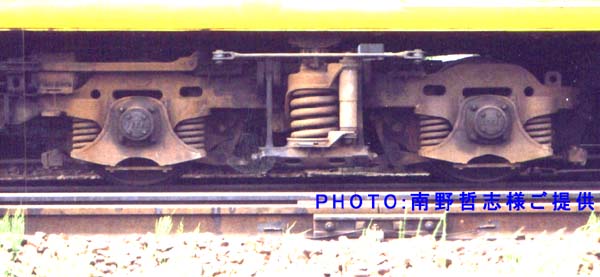

FS317

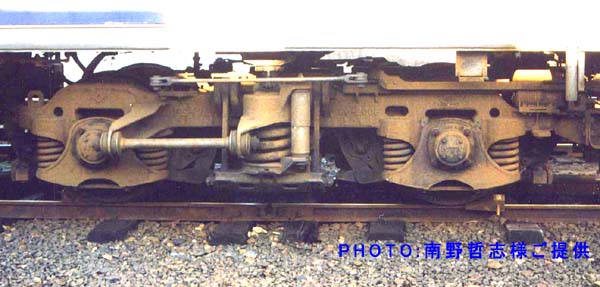

FS317A

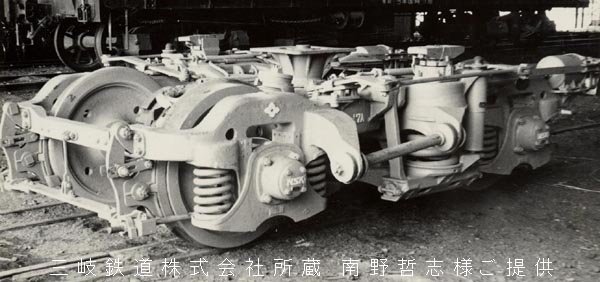

三岐鉄道向けFS17A (東洋工機にて)

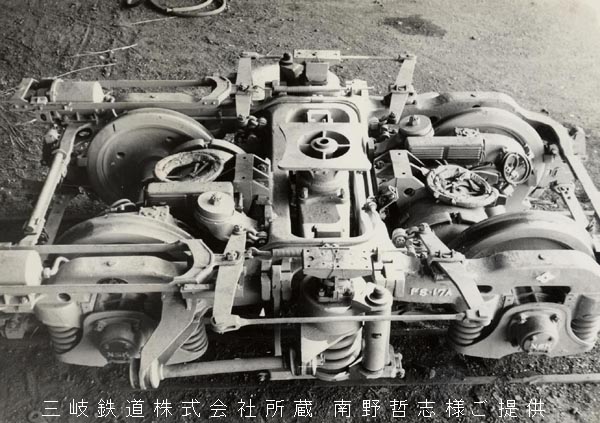

三岐鉄道向けFS17A (東洋工機にて)


軸箱支持装置 軸箱守＋ウイングバネ
二次バネ装置 外吊りコイルバネ＋オイルダンパ＋ボルスタアンカ
牽引装置 ボルスタアンカ＋心皿
固定軸距[mm] 2,100
車輪径[mm] 860
主な使用車種 南海電鉄21001系, 22001系, 三岐鉄道等
メモ FS317Aはボルスタアンカ付き。FS-17及びFS-17Aは南海電鉄での呼び名であるが，
台車にも南海名で鋳出し文字が入る。また昭和33年から41年にかけて
三岐鉄道120形, 130形用としてもFS-17Aが納入されている。
