住友金属工業(株) FS334系台車



FS334B


軸箱支持装置 アルストムリンク式＋軸コイルバネ
二次バネ装置 外吊り空気バネ（ベロ−ズ）＋ボルスタアンカ
牽引装置 ボルスタアンカ＋心皿
固定軸距[mm] 2,100
車輪径[mm] 860
主な使用車種 東武鉄道1720系

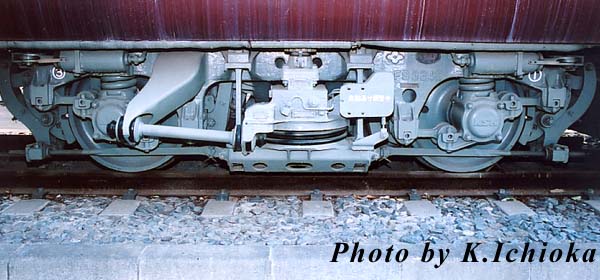

メモ 該写真のFS334B台車は2000系への転用に際して，
地下鉄車両限界をクリア−する為に揺れ枕装置を改造したもので，
外観上は下揺れ枕の形状がFS334とは異なっている。
