| SS132 |
|
| SS132 |
| 軸箱支持装置 | 住友SU型片側支持板式＋軸エリゴバネ |
| 二次バネ装置 | ボルスタレス空気バネ（ボルスタレス用ダイアフラム） |
| 牽引装置 | Ｚリンク |
| 固定軸距[mm] | 2,100 |
| 車輪径[mm] | 860 |
| 主な使用車種 | 大阪市都市開発泉北高速鉄道5000系 |

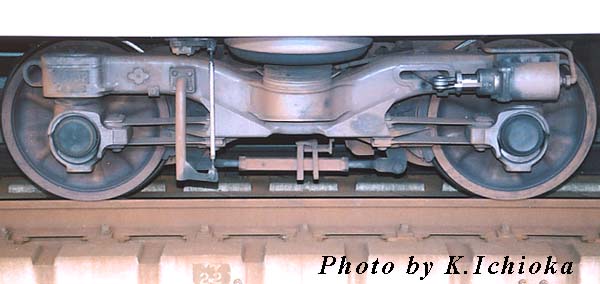

| メモ | 5000系第1編成は牽引装置に1本リンクを採り入れたSS121/SS021を履いてデビュ−したが，翌年の第2編成からは牽引装置をＺリンク式としたSS132/SS032に変更された。後に第1編成も第2編成以降に合わせてＺリンク化されSS121/SS021は形式消滅した。上の写真は第1編成5001形の台車を写したものだが，台車銘板にははっきりとSS132と印されており，Zリンク化改造が施行されたのか，履き替えたのかは定かではない。尚，外観からはSS121/SS021とSS132/SS032とを見分けることは困難である。 対応する付随台車はSS032 |
