KE58 ジャンパ連結器

	栓受け（１） 　101系の前面をKE57から奪 ったジャンパ連結器です。定格 100[V]、19心はKE57と同じ です。101系の他に近郊型電 車や交直流急行型電車に広く 使われました。電気機関車でも EF30・59等に使われていまし た。

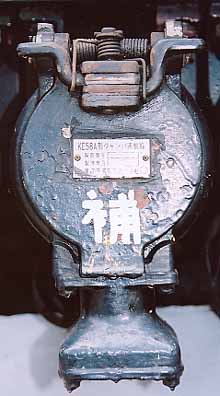

	栓受け（２） 　455系等に使われたヒ−タ− 付きの栓受けでKE58Aと呼ば れるものです。栓受け体の下に 長く伸びているものがヒ−タ−で 栓受けの凍結を防止します。
	栓受け内部 　KE58ジャンパ連結器は東芝 の独占製造でした。一見KE52等と変わらないように見えます が、栓脱落防止機構に東芝独 自の工夫がなされています。差 込防止キ−溝は6時の位置に 付いています。

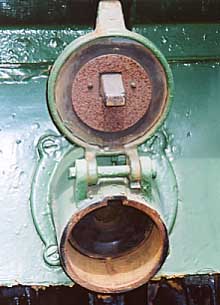

	栓納め 　栓納めはKE52等と変わりま せん。内部には防水パッキンが セットされています。キ−溝は栓 受けとは天地逆の０時の位置に 付いています。
	栓 　KE57に比べて随分コンパクト な栓であることが判ります。写真 下側に誤差込防止キ−が付い ていることが判ります。接触片 は再度差込式になっています。
