IC450 電気連結器

	電気連結器 　 JR四国8000系振り子式特急電車に装着される電気連結器です。中央は制御用の142心，その左右に各4心の小型電気連結器が装着されていることが大きな特徴です。
	電気連結器 　 同連結器を斜め上から撮った 写真で左右に小型の電連が併設 されていることが判ります。
	連結状態   8000系電車では先頭部は言うに及ばず，全ての連結部IC450 電連が使用されています。但し高圧回路のみは妻面に取り付けられたコネクタ−で引き通されています。
	IC450低圧回路部 　 IC450の中央部に在る低圧回路用電連内部です。写真向かって左側は凹型突合せ式接触子が71心，右側が凸型突合せ式接触子が71心合計142心の多心電気連結器です。

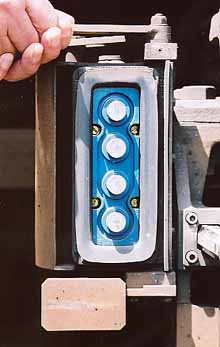

	IC450高圧補助回路部 　 IC450の左右に併設された高圧補助回路用の小型電連内部です。大型の平型接触子が4心内蔵されています。こんなﾄﾞ派手な電連は，この8000系以外に私は知りません。やはり振り子車は各車色々工夫があるようです。
