KE158 ジャンパ連結器

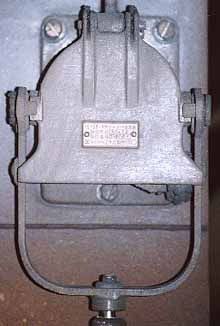

	栓受け 　定格電圧100[V]，定格電流10[A]の標準的なジャンパ連結器で209系を始め多くの車種で使用されています。芯数は55心で突き合せ式接触子を使用しています。同じ55心のKE70と比べるとボディ−はかなり小さくなっていますが，カムロ−ラ−が付いた締め付け腕など基本的な仕様は受け継がれています。
	栓受け内部 　接触子は突き合せ式を採用し上段より3,6,7,8,7,8,7,6,3配置の55心となっています。誤差込防止キ−は7時30分の位置に設けられています。

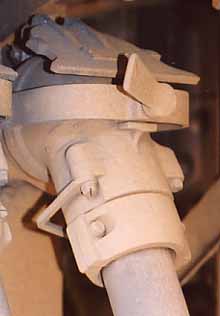

	栓 　保護の為にビニ−ル袋が被せられて見にくいですが，向かって4時30分の位置に誤差込防止キ−溝が確認出来ます。
	全体像 　KE158の実装写真です。栓受けは低圧ツナギ箱に直接取り付けられています。一方他端は低圧ツナギ箱から直接ケ−ブルが取り出され所謂片栓方式となっています。
