NKE104 ジャンパ連結器
栓受け | |

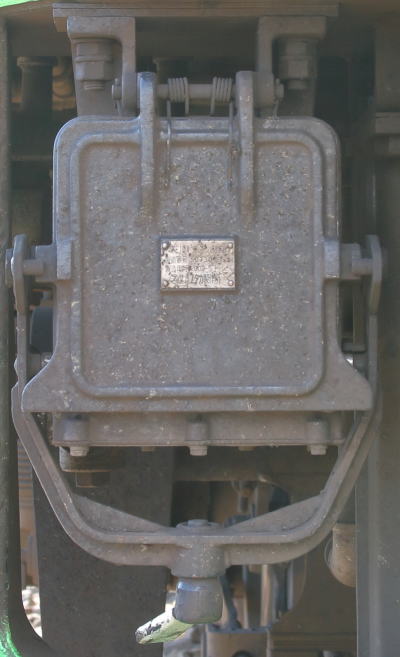

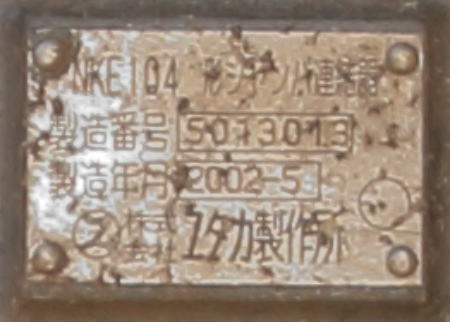

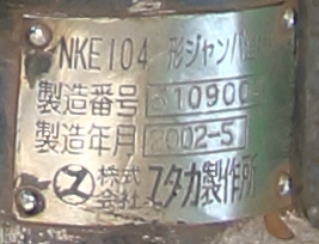

JR北海道789系0番台に採用されたNKE104ジャンパ連結器です。写真のとおり角形の多心ジャンパ連結器で108心あります。 下の写真は銘板で2002年5月の製造のようです。 |
|
栓受け | |

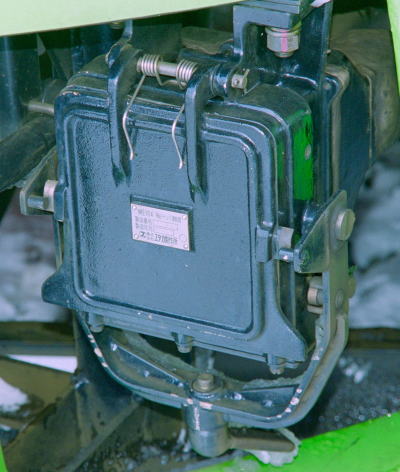

789系がデビュ−してまもない頃の綺麗な栓受けです。 |
栓受け内部 | |

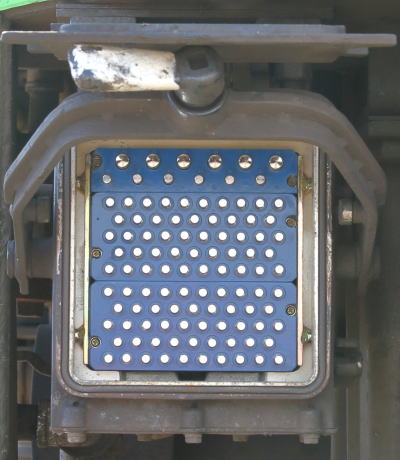

NKE104ジャンパ連結器栓受け内部です。写真のとおり内部は3つの基板ユニットに分かれています。一番上の基板には定格100[V],40[A]の接触子が6心,その下に定格100[V],15[A]の接触子が6心配置されています。真ん中および最下部の基板には定格100[V],8[A]の接触子が各基板毎に48心配置されています。定格値に合わせて接触子の大きさが違っていることが判るかと思います。合わせて108心のジャンパ連結器となります。 |
栓 | |

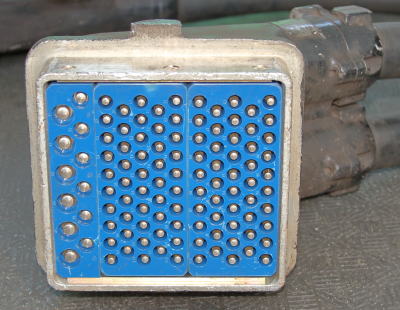

NKE104ジャンパ連結器栓の連結面の写真です。栓受け同様に3つの基板から構成されていることが判ります。写真左側が連結時の上側になります。 |
両栓 | |

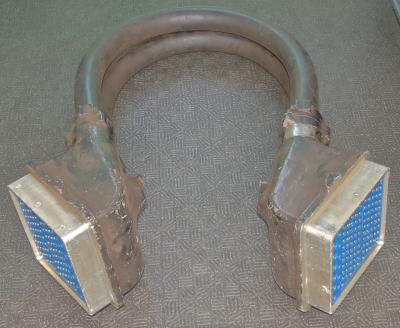

NKE104ジャンパ連結器両栓の写真です。取り扱い面から2本の電線ケ−ブルが使われています。下の写真は両栓の銘板です。 | |

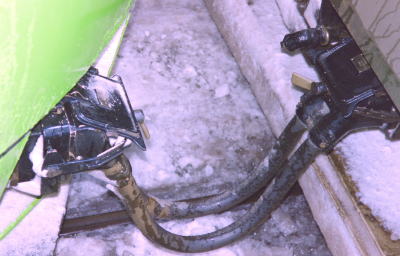

クハ789とモハ789間に渡されるNKE104ジャンパ連結器 |

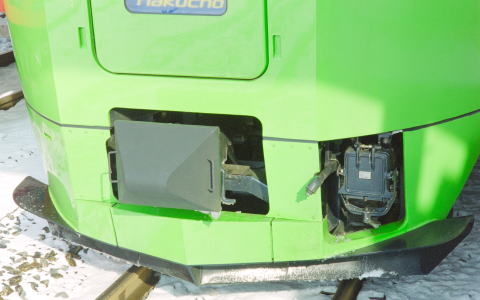

クロハ789-104に装着されるNKE104ジャンパ連結器 |
