住友金属工業(株) SS101系台車


SS101


SS101Ⅱ


軸箱支持装置 住友SU型片側支持板式＋軸エリゴバネ
二次バネ装置 ボルスタレス空気バネ（ボスルスタレス用ダイアフラム）
牽引装置 門形板バネ
固定軸距[mm] 2,200
車輪径[mm] 860
主な使用車種 帝都高速度交通営団8000系

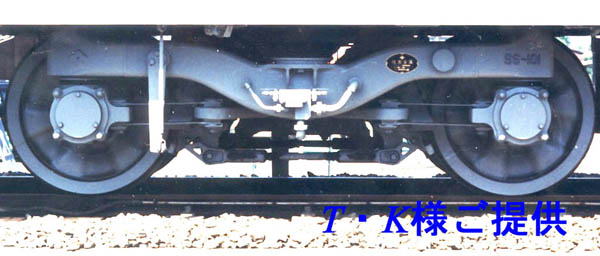

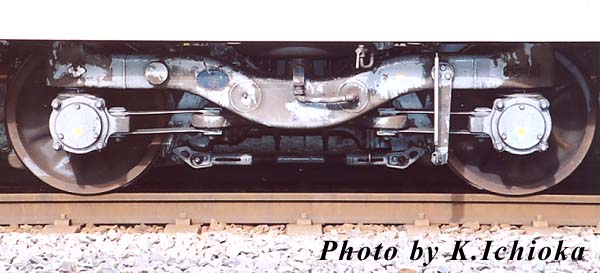

メモ 写真は付随台車で，電動台車共にSS101を名乗る。
SS101Ⅱは第8112編成の中間車の一部で使用されていたもので
空気バネ台座の形状が他のSS101とは異なっている。
