KE83 ジャンパ連結器

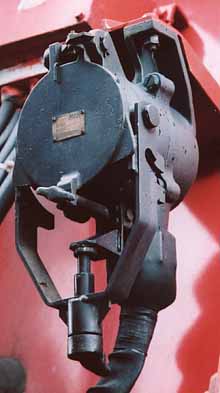

	栓受け 　昭和43年に登録された定格24Ｖ，4心のジャンパ連結器でDE15やDD16のラッセル部との渡しに使います。現在ではDE15の方はKE89電気連結器に集約されている為に使われてはいないようです。

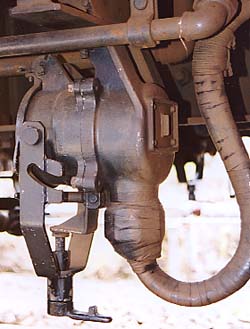

	栓受け   KE83ジャンパ栓受けの裏側を撮したものです。ケ−ブルの口出しが栓受け体下部に設けられています。締め付け腕も独特の形状をしており，連結にはちょっとしたコツが要ります。

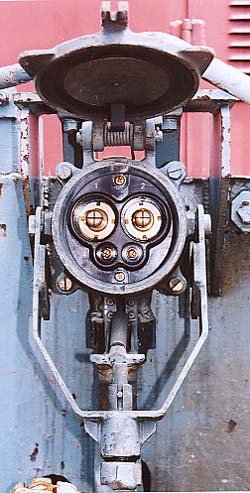

	栓受け内部 　 　株式会社早川製作所製のこのジャンパ栓受けの内部には差込式の接触子が4本有り，上側の2本は下側の2本に比べて一回り太くなっています。この構造より電源供給用と思います。栓については残念ながらまだ見たことがありません。
	栓納め 　KE83用のジャンパ栓納めです。栓蓋のロック機構はKE72に似ています。写真はDD16 300番台のヘッドで使われていたものを撮したものです。
	全体像 　KE83栓受けにKE83両栓ジャンパ線が挿入された状態です。ケ−ブルの口出しが栓受け本体下部から為されているのが特徴的です。
