ＫＥ９ ジャンパ連結器

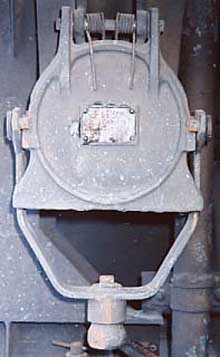

	栓受け 　昭和45年に登録された定格 1500[V]、3心のジャンパ連結 器でKE5の容量増大型です。 サ−ビス電源の負荷増加に伴 い登場し、主に特急電車の三相 引き通しに使用されています。
	栓受け内部 　栓受け内部はKE5と類似して おり、突合わせ式接触子が3個 並んでいます。KE5との大きな 違いは、KE5との誤差込を防ぐ 為に、誤差込防止キ−が6時と 7時30分の2カ所に設けられて いることです。（KE5は6時に1 カ所のみ）
	栓 　KE9の栓で誤差込防止キ− 溝が6時と4時30分の位置に 見えます。KE5栓とKE9栓の 主要寸法は同じに設計されて いますので、KE9の栓をKE5 栓受けに挿入することは可能 ですが、KE5の栓をKE9栓受 けに挿入することは誤差込防 止キ−の働きによって出来ま せん。
