ＫＥ８ ジャンパ連結器

	栓受け 　気動車、客車に多く使用されて いるジャンパ連結器で定格交流 440[V]、4心です。栓受け上部 にマイクロスイッチが内蔵されて いて栓蓋の開閉を検知します。 デビュ−は昭和42年でした。
	栓受け内部 　小接触子4個が無ければ内部 は前述したKE4と同じです。栓 受け内側サイドに見える白い帯 はおなじみのヒ−タ−です。誤 差込防止キ−は6時の位置に 付いています。
	栓納め 　KE8用の栓納めKER11形で す。この栓納めは妻面と床下の 双方どちらでも装着できる様に 設計されています。この写真は 床下に取り付けられた例です。

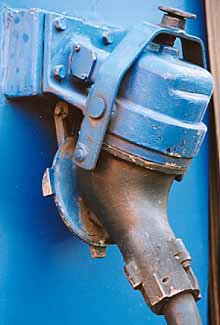

	栓納め 　KER11形栓納めが妻面に取 り付けられた例です。
	栓納め内部 　栓受け内部には小接触子4個 が設けられており、栓が挿入され ているかいないかを検知できる ようになっている。栓納めにも誤 差込防止キ−が6時の位置に付 いています。

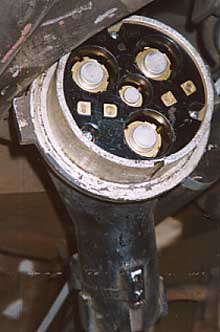

	栓 　四角断面を持つ接触子は栓の 挿入・否挿入を検知する為のも のです。誤差込防止キ−溝は6 時の位置に掘られています。
