KE150 電気連結器

	電気連結器 　写真は107系に装備されKE150電気連結器です。写真では見難いのですが、電気連結器本体の上部に銅色に光るパイプが見えます。これは電気連結器の凍結を防止するためのヒ−タ−です。内部構造は写真がまだ撮れていないのでご紹介することが出来ませんが、図面によれば中央で左ブロックと右ブロックに分かれており、左ブロックには接触面が平面である接触子が縦に5,4,5,4,5,4,5,4,5列配置され、右ブロックには接触面が球面である接触子が5,4,5,4,5,4, 5,4,5列配置されています。

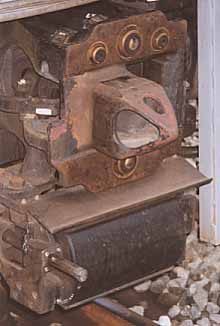

	真ん中の写真は奇数向き用のKE150で良く見ると、電連の上に水切りが取り付けられていることが判ります。上の写真は偶数向き用で水切りはありません。
	下の写真はKE150の連結状態を写したもので、奇数向き用電連に付けられた水切りが上手く電連の接触面をカバ−していることが判ります。
