ＫＥ７ ジャンパ連結器

	栓受け 　北海道711系交流電車用とし て昭和41年に登録された定格 1500[V]、3心のジャンパ連結 器です。凍結によりジャンパ栓が 引き抜けなくなった時の為に、KE5をベ−スに締め付け腕にカム ロ−ラ−を増設し、本体にも逆カ ムを設けてカムの働きで栓を栓 受けから引き抜ける様に改良し たものです。締め付け腕の支点 を対象に上下にカムロ−ラ−が 付いています。上側が引き抜き 用で、下側が引き抜き・挿入共 用です。
	栓受け 　栓受け横側後ろにカムが付い ています。締め付け腕を上方へ 引き上げて行くと、上部のカムロ −ラ−が栓受け横側後ろのカム をガイドに締め付け腕を前方へ 押し出す働きをします。押し出さ れた締め付け腕下部のロ−ラ− は栓に付けられた逆カムを押し て栓を押し出します。

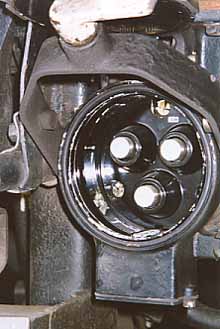

	栓受け内部 　 　栓受け内部はKE5と同じで、 誤差込防止キ−も6時の位置に 付いています。
