KE71 ジャンパ連結器
全体像 初期の103系に存在した片栓車。この時代迄よくぞ生き延びていてくれた。そんな103系片栓車の連結部で,片栓のKE70が右の車から左の車へ渡されていることが判ります。KE70栓も無骨な電線押さえが時代を感じさせる。 |
|
栓納め KE70片栓車に装備される簡易形の栓納め。手前のリングにケ−ブルを通し,奥の納めに栓を収納する。103系KE70片栓車は更新工事により両栓化が進められたが,何の手違いか一部の車は片栓のまま今も生き延びている。103系ファンは多けれどKE71の存在を知る人は少ないのでは・・・。 |
|
全体像 KE70ケ−ブルがつなぎ箱に取り込まれる。ケ−ブルとつなぎ箱との間にキャノンタイプのKE71が介在している。 |
|
全体像 KE71はJAEの製品でKE70片栓ケ−ブルと低圧つなぎ箱とを接続するキャノンコネクタ−タイプの連結器です。 |
|
![]() |
全体像 つなぎ箱から引き出されKE70片栓ジャンパ線と簡易栓納めに納められた栓の様子が判る。 |
![]() |
全体像 KE71キャノンコネクタ−部のアップ。防水テ−プが巻かれていて本体を直接見ることは出来なかった。 |

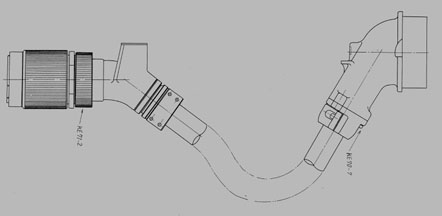

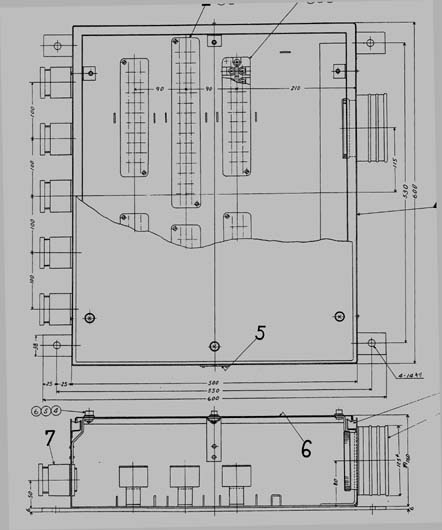

上の図はKE70片栓ジャンパ線の他端に装着されたKE71キャノンプラグの組立図です。上から6番目の全体像の写真と見比べると構造が良く理解出来ると思います。 下の図はKE71キャノンプラグが直接装着される65心ツナギ箱の組立図です。組立図右側の箱から飛び出た円筒形の部位がキャノンプラグが装着される場所で,上から5番目の写真と見比べると良く判ると思います。 |
