DT12AとDT13

へんな写真館
その18
　《 DT12AとDT13 》

なかなか区別の付きにくい両台車ですが，
ある方に簡単な見分けた方を教わりました。

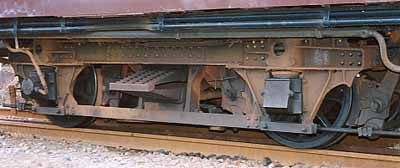

上よりDT12(クモハ42001), DT12A(クモハ52004),
DT13(クモヤ90005)の順で各台車をみる。

各台車を特徴付ける軸バネ部
　左： DT12台車は軸バネ筒の下辺が台車枠下辺と一直線に
　　　　つながっている。

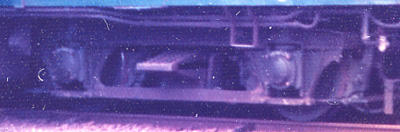

　中： DT12A台車は軸バネ筒の下辺が台車枠下辺より上方に
　　　　位置しており，軸バネ筒下辺と台車枠下辺とがつながる部
　　　　分が┏形をしている。

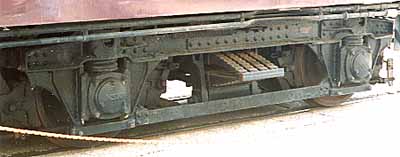

　右： DT13台車(写真はTR43で代用)は軸バネ筒下辺が台車
　　　　枠下辺より上方に位置していることはDT12Aと同じだが，
　　　　軸バネ筒下辺と台車枠下辺とがつながる部分が／形を
　　　　している。
他にも何点か相違点があるらしいのですが，この見分け方が最も
判りやすいと思います。

クモハ52001はDT13台車を履いていたことが判ります。

クモハ52003もDT13台車を履いていたことが判ります。

前述のとおりクモハ52004はDT12Aを履いています。

クモハ52005もDT12A台車を履いていた。

あまりハッキリとはしませんが
クモハ53007はDT13を履いているように見える。

クモハ42011は’76年の全検でDT13に履き替えました。
